1、它有何作用：
（1）提供電壓，具備電源分配功能
（2）借用分解器（SIL2）技術采集八個電機的位置信息，進行位置反饋
（3）獲取電機實時的溫度（PTC）
（4）自身也具備自我溫度反饋，增設熱敏電子元件
（5）與控制器主機大腦中MFC-DSE功能數據采集卡進行數據交互
（6）在線診斷分解器閉環的電路是否中斷
（7）評估 EMD 或者EMT，數據保存，存儲到EDS（電子數據存儲器）。
另外，利用兩個 FPGA（現場可編程門陣列）可進行安全的雙通道式分解器評估和分解器數據分析處理。類似ABB的安全鏈，ABB里面的主要靠邏輯門實現，而庫卡這個是靠電子元件觸發，有些差異，F(xiàn)PGA就是個定制化電路芯片，與單片機有些差異，這個主要是以并行運算為主。
如果兩個 FPGA 的任務相同，進行數據對比，然后檢測對比結果。兩個 FPGA 數據一致時，與控制系統之間正常通訊。反之，EtherCAT就會中斷報錯。
2、RDC接口功能說明
|
序號 |
插頭 |
說明 |
|
1—8 |
X1—X8 |
1至8號軸的分解器接口 |
|
9 |
X13 |
RDC儲存卡的EDS接口 |
|
10 |
X20 |
EMD |
|
11 |
X19 |
KCB OUT |
|
12 |
X18 |
KCB IN |
|
13 |
X17 |
EMD供電電源 |
|
14 |
X15 |
供電電源IN |
|
15 |
X16 |
電源OUT(下一個KCB用戶） |

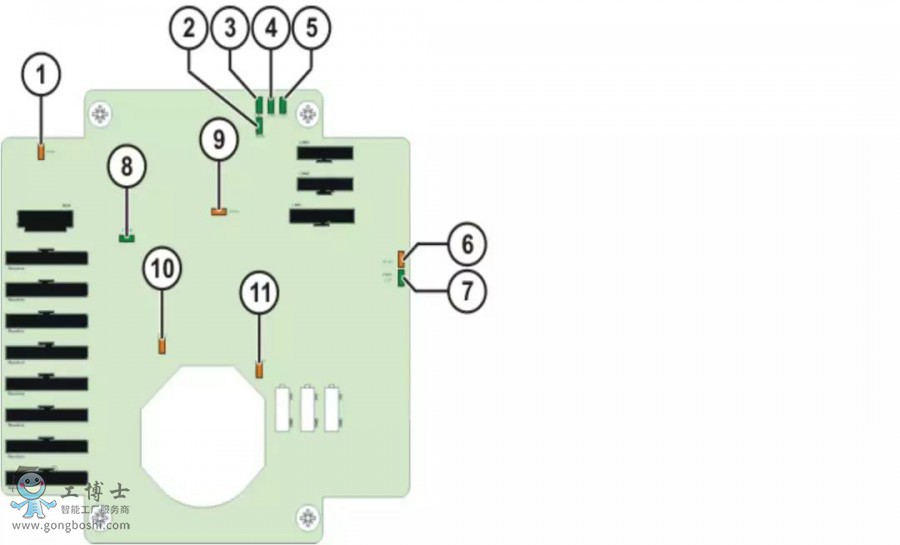

3、RDC電路板卡LED狀態
|
序號 |
名稱 |
標色 |
說明 |
|
1 |
微控制器的電機溫度 |
黃色 |
關閉 = 故障 以 1 Hz 閃爍 = 狀態正常 閃爍 = 錯誤代碼（內部） |
|
2 |
RUN(運行） EthetCAT總線 |
綠色 |
關 = 初始化 接通 = 狀態正常 以 2.5 Hz 閃爍 = 試運轉 單一信號 = 安全運轉 閃爍 = 錯誤代碼（內部） 以 10 Hz 閃爍 = 啟動 |
|
3 |
KCB輸入端(X18) |
綠色 |
關 = 無物理連接。網線無法插好。 打開 = 網線已插入 閃爍 = 線路上數據交換 |
|
4 |
KCB輸出端（X19） |
綠色 |
關 = 無物理連接。網線無法插好。 打開 = 網線已插入 閃爍 = 線路上數據交換 |
|
5 |
連接EMD的KCB輸出端（X20） |
綠色 |
關 = 無物理連接。網線無法插好。 打開 = 網線已插入 閃爍 = 線路上數據交換 |
|
序號 |
名稱 |
標色 |
說明 |
|
6 |
VMT微型控制器 |
黃色 |
關閉 = 故障 以 1 Hz 閃爍 = 狀態正常 閃爍 = 錯誤代碼（內部） |
|
7 |
RDC電源 |
綠色 |
關 = 無電壓 開 = 有供電電壓 |
|
8 |
EtherCAT連接的安全協議 |
綠色 |
關 = 未激活 開 = 功能就緒 閃爍 = 錯誤代碼（內部） |
|
9 |
FPGA B集成電路 |
黃色 |
關閉 = 故障 以 1 Hz 閃爍 = 狀態正常 閃爍 = 錯誤代碼（內部） |
|
10 |
FPGA A集成電路
|
黃色 |
關閉 = 故障 以 1 Hz 閃爍 = 狀態正常 閃爍 = 錯誤代碼（內部） |
|
11 |
配置微型控制器 |
黃色 |
關閉 = 故障 以 1 Hz 閃爍 = 狀態正常 閃爍 = 錯誤代碼（內部） |
